| 產品規格 | | | | 表面安裝分類 | Yes | | 工藝 | wire wound type | | 形狀 | SMD | | 尺寸代碼 | 2518 | | 主體橫寬(L) | Nom | 2.5 m | m | | 主體縱長(W) | Nom | 2 m | m | | 主體高度(T) | Nom | 1.8 m | m | | 額定電感 | Nom | 0.01 micro | H | | 電感容差％ | Min | -5 | % | | Max | 5 | % | | 電感測定頻率 | Nom | 100 M | Hz | | Q | Min | 15 |
| | Q測定頻率 | Nom | 100 M | Hz | | 自共振頻率 | Min | 2150 M | Hz | | 直流電阻 | Max | 0.26 | Ohm | | 額定電流 | Max | 530 m | A | | 上升溫度 | 20 deg C | | 端子材質 | Copper frame Solder plating(Sn-Cu) | | 有無極性表示 | No | | 有無磁屏蔽 | No | | 適用焊接方法 | Flow,Reflow,Iron Soldering | | 電感測定器名稱 | YHP4191A IMPEDANCE ANALYZER (16092A) [L 0.1μH], YHP4194A IMPEDANCE ANALYZER (16085A+16093B+TDK TF-1) [L 0.12μH] | | Q測定器名 | YHP4191A IMPEDANCE ANALYZER (16092A) [L 0.1μH], YHP4194A IMPEDANCE ANALYZER (16085A+16093B+TDK TF-1) [L 0.12μH] | | 自共振頻率測定器名稱 | HP8753C NETWK ANALYZER | | 直流電阻測定器名稱 | MATSUSHITA VP-2941A DIGITAL MILLIOHM METER | | 使用溫度范圍(包括自己上升的部分) | Min | -40 | Cel | | Max | 105 | Cel | | 保存溫度范圍 | Min | -40 | Cel | | Max | 105 | Cel | | 重量 | Nom | 0.025 | g |

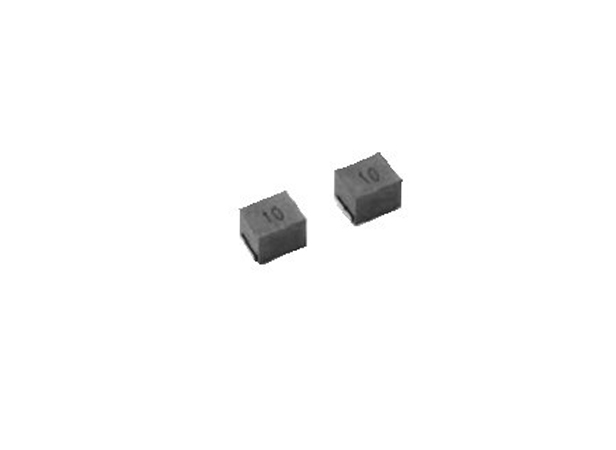

| | | 概要/用途/特點 | | | | 概要 | This is a wire wound SMD induct f signal line. | | 用途 | Audio-visual equipment including TVs, VCRs and digital cameras. Electronic equipment used in communication infrastructures including xDSL and mobile base stations. Other electronic equipment including HDDs and ODDs. | | 特點 | Utilizing a miniaturized winding structure,these products provide high Q characteristics.
Inductance Tolerance +/-5% |
| 包裝信息 | | | | 包裝形式 | Blister (Plastic)Taping [180mm Reel] | | 最少包裝數 | Nom | 2000 | Pcs | | 最少供貨數 | Nom | 2000 | Pcs | | |
|
